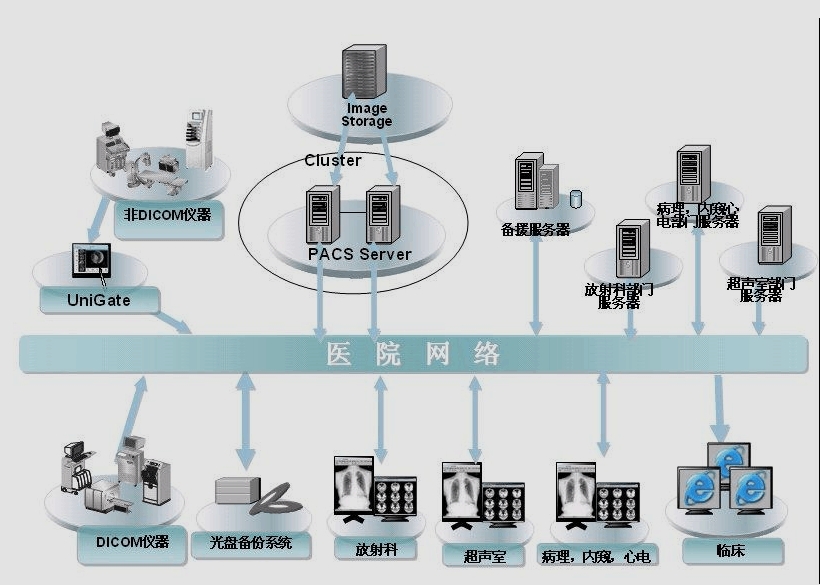

醫學影像存檔與通訊系統（PACS系統）組成部分

1. 影像采集設備影像采集設備是PACS系統的源頭，負責將各種醫學影像設備（如CT、MRI、X光機、超聲、DR、CR等）生成的圖像轉換為數字信號并傳輸?shù)絇ACS系統。這些設備通過DICOM（數字成像和通信醫學）協議與PACS系統對接。

2. 影像傳輸網絡影像傳輸網絡負責將采集到的影像數據從影像設備傳輸?shù)酱鎯Ψ?wù)器，并在醫院內部不同科室之間進行高效傳輸。通常使用TCP/IP協議的局域網進行通信，確保數據傳輸?shù)姆€(wěn)定性和速度。

3. 影像存儲與管理影像存儲是PACS系統的核心部分，用于長期保存數字化的醫學影像。常見的存儲設備包括磁盤陣列、光盤庫、磁帶庫等。存儲架構通常采用分層存儲，包括在線存儲、近線存儲和離線存儲，以優化性能和成本。

4. 管理與歸檔服務器管理與歸檔服務器是PACS系統的中心，負責影像數據的存儲、管理和分發。它需要處理海量數據，并支持多客戶端的并發訪問。

5. 各類工作站PACS系統包含多種工作站，用于不同的功能：影像采集工作站：負責接收影像設備的圖像，并將其發送到存儲服務器。閱片工作站：供醫生查看和分析影像，支持圖像處理和診斷報告生成。管理工作站：用于系統管理、數據備份和用戶權限設置。

6. 數據庫管理系統數據庫管理系統用于存儲和管理影像數據的元信息（如患者信息、檢查信息等），支持快速檢索和數據管理。

7. 軟件架構PACS系統的軟件架構主要有兩種形式：C/S架構：客戶端/服務器架構，客戶端需要安裝專門的應用程序，適用于局域網內，安全性高，運行速度快。B/S架構：瀏覽器/服務器架構，用戶通過瀏覽器訪問系統，便于遠程訪問和軟件升級。

8. 應用服務器應用服務器提供特定的PACS服務，如影像處理、報告生成、遠程會診等。這些組成部分共同構成了一個完整的PACS系統，實現了醫學影像的采集、存儲、管理、傳輸和診斷功能，極大地提高了影像科的工作效率和診斷質量。
